789系
【写真へ】
 789系はJR北海道の交流特急用電車で2002年から2011年にかけて津軽海峡線向けに製造された100番台200番台・300番台車と2007年に札幌圏向けに製造された1000番台車があります。車体はステンレス製とし前頭部のみ普通鋼製としています。主電動機には731系と同じ出力230kWのかご形三相誘導電動機を採用し,IGBT素子を用いたVVVFインバータ制御,駆動方式はTD平行カルダン駆動となっています。津軽海峡線のスーパー白鳥は2017年に廃止され,充当されていた100番台200番台車は札幌圏向けに転用されています。
■ 新製車
形式 番台区分 記号 番号 製造年 主な仕様・相違点
モハ789 200番台 M2 201‐206 2002‐2011 旭川(函館)方に簡易運転台装備,主変換器搭載,電力はモハ788 200番台から供給,座席定員64名
1000番台 M 1001‐1007 2007 主電動機搭載,自動販売機設置,座席定員64名
2000番台 Mu 2001‐2007 2007 uシート車,荷物置場,多目的トイレ,車掌室設置,座席定員49名
モハ788 100番台 M1 101‐106 2002‐2011 札幌(青森)方に簡易運蓮台装備,パンタグラフ,主変圧器,主変換装置搭載,座席定員60名
200番台 M3 201‐206 2002‐2011 パンタグラフ,主変圧器,主変換装置搭載,座席定員68名
300番台 M3 301‐302 2005 パンタグラフ,主変圧器,主変換装置搭載,座席定員68名
クロハ789 100番台 Tsc 101‐106 2002‐2011 旭川(函館)向き,SIV,CP搭載,グリーン席1+2 (15席),普通席2+2 (14席),車販準備室,トイレ,洗面所設置
クハ789 200番台 Tc 201‐206 2002‐2011 札幌(青森)向き,SIV,CP搭載,トイレ,洗面所設置,座席定員56名
300番台 Tc 301‐302 2005 青森向き,SIV,CP搭載,トイレ,洗面所設置,座席定員56名
1000番台 Tc1 1001‐1007 2007 旭川・室蘭向き,トイレ,洗面所設置,座席定員52名
2000番台 Tc2 2001‐2007 2007 札幌向き,座席定員50名
サハ789 100番台 T 101‐106 2005‐2011 追加製造の増備車,札幌(青森)方に簡易運転台装備
サハ788 1000番台 TA 1001‐1007 2007 パンタグラフ,主変圧器搭載,両隣のモハ789に電力供給,座席定員68名
■編成
← 函館・八戸・新青森 青森 →
スーパー白鳥
(2002‐2016)
クロハ789
‐100
モハ788
‐100
モハ789
‐200
モハ788
‐200
クハ789
‐200
モハ789
‐200
モハ788
‐200
クハ789
‐200
HE‐101 ‐ 106 HE‐201 ‐ 206 HE‐201 ‐ 206(増結)
スーパー白鳥
(2002‐2016)
クロハ789
‐100
モハ788
‐100
サハ789
‐100
モハ789
‐200
モハ788
‐200
クハ789
‐200
モハ788
‐300
クハ789
‐300
HE‐101 ‐ 106 HE‐201 ‐ 206 HE‐301 ‐ 302(増結)
← 旭川 札幌 →
ライラック
(2017‐)
クロハ789
‐100
モハ788
‐100
サハ789
‐100
モハ789
‐200
モハ788
‐200
クハ789
‐200
HE‐101 ‐ 106 HE‐201 ‐ 206
← 旭川・室蘭 札幌 →
スーパーカムイ
快速エアポート
クハ789
‐1000
モハ789
‐1000
サハ788
‐1000
モハ789
‐2000
クハ789
‐2000
HL‐1001 ‐ 1007
クハ789 1001‐1007
No.D200_090320‐52
2009年3月20日
HL‐1002編成
クハ789‐1002他 5両
快速エアポート
函館本線 苗穂→白石
新千歳空港 クハ789‐1002+モハ789‐1002+サハ788‐1002+モハ789‐2002+クハ789‐2002 札幌

旭川からのスーパーカムイは札幌でスイッチバックし快速エアポートとして新千歳空港に直通します。789系1000番台車は2007年10月から781系置換えの目的で投入されました。
No.D200_090318‐9
2009年3月18日
HL‐1000編成
クハ789‐1000番台他 5両
ホームライナー
函館本線 桑園←札幌
札幌 クハ789‐1000+モハ789‐1000+サハ788‐1000+モハ789‐2000+クハ789‐2000 手稲

手稲に向かうホームライナーを後追い撮影。手稲方から2両目のモハ789‐2000番台はuシート車で,グリーン車に準じた小窓が並んでいます。
No.D200_090320‐53
2009年3月20日
HL‐1002編成
クハ789‐1002他 5両
快速エアポート
函館本線 苗穂→白石
新千歳空港 クハ789‐1002+モハ789‐1002+サハ788‐1002+モハ789‐2002+クハ789‐2002 札幌

「スーパーカムイ」「エアポート」では785系と共通運用を組んでいます。
No.D200_090320‐54
2009年3月20日
HL‐1003編成
クハ789‐1003他 5両
スーパーカムイ
函館本線 苗穂→白石
旭川 クハ789‐1003+モハ789‐1003+サハ788‐1003+モハ789‐2003+クハ789‐2003 札幌

新千歳空港から快速エアポートとして札幌で折り返しスーパーカムイとして旭川に向かう789系HL‐1003編成。
クハ789 20011‐2007

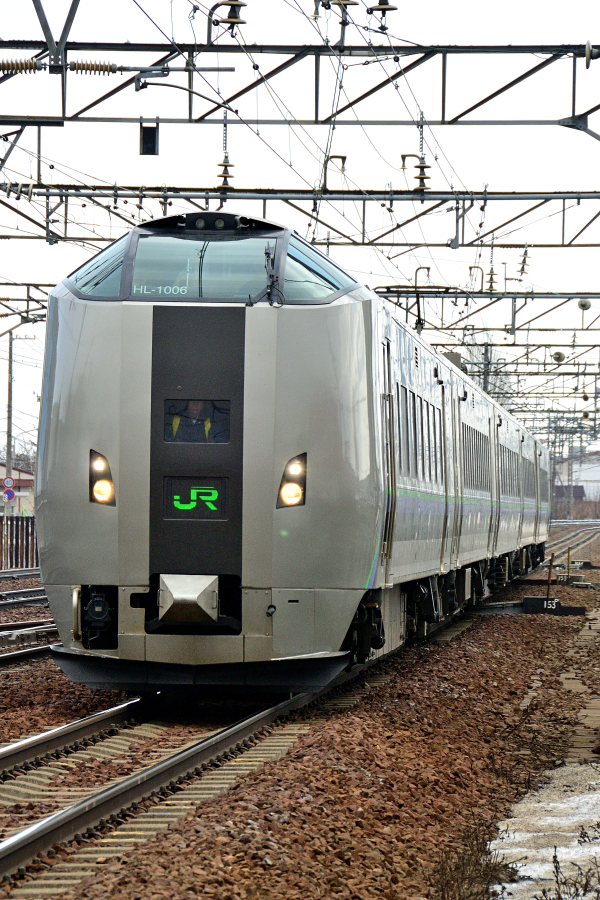

No.D200_090320‐64
2009年3月20日
HL‐1006編成
クハ789‐2006他 5両
快速エアポート
函館本線 苗穂←白石



新千歳空港 クハ789‐1006+モハ789‐1006+サハ788‐1006+モハ789‐2006+クハ789‐2006 札幌


札幌向きのクハ789‐2000番台車,JRマークを掲げて快走。

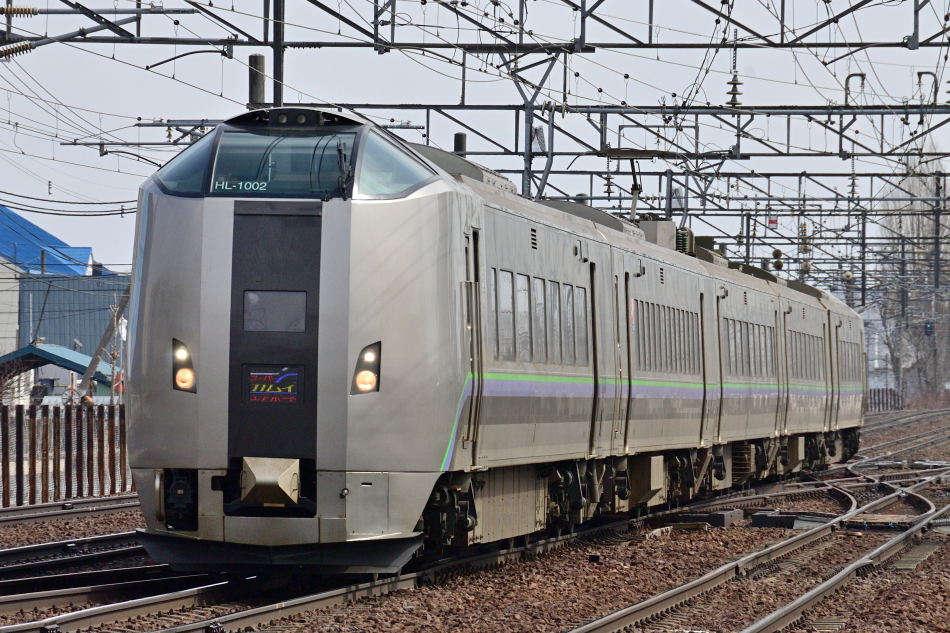

No.D200_090320‐72
2009年3月20日
HL‐1002編成
クハ789‐2002他 5両
快速エアポート
函館本線 苗穂←白石
新千歳空港 クハ789‐1002+モハ789‐1002+サハ788‐1002+モハ789‐2002+クハ789‐2002 札幌

新千歳空港から戻ってきた快速エアポート。表示はスーパーカムイ エアポートとなっています。

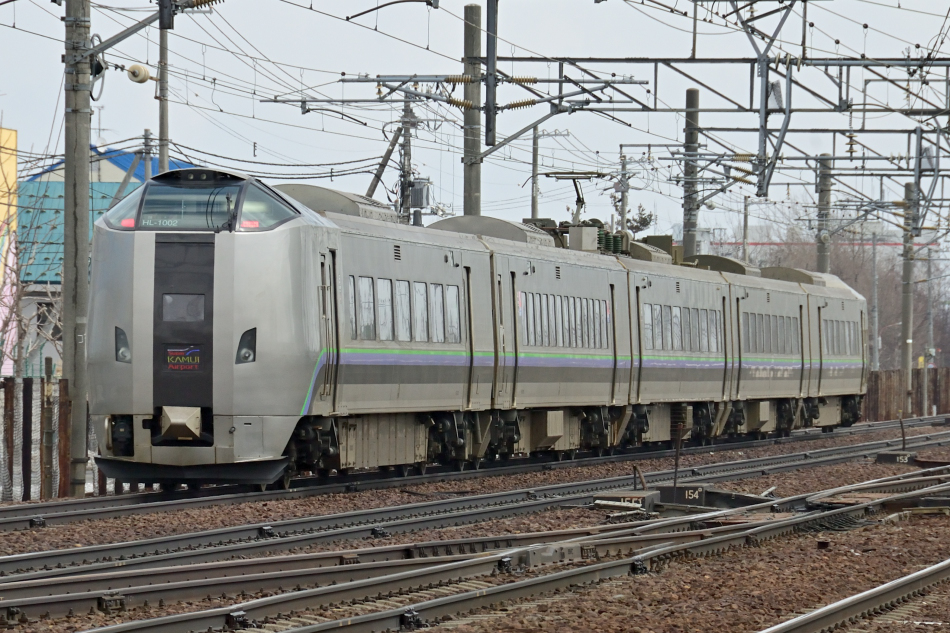

No.D200_090320‐76
2009年3月20日
HL‐1002編成
クハ789‐2002他 5両
スーパーカムイ
函館本線 苗穂→白石
旭川 クハ789‐1002+モハ789‐1002+サハ788‐1002+モハ789‐2002+クハ789‐2002 札幌

札幌で折り返し旭川へ向かう789系1000番台HL‐1002編成「スーパーカムイ」
